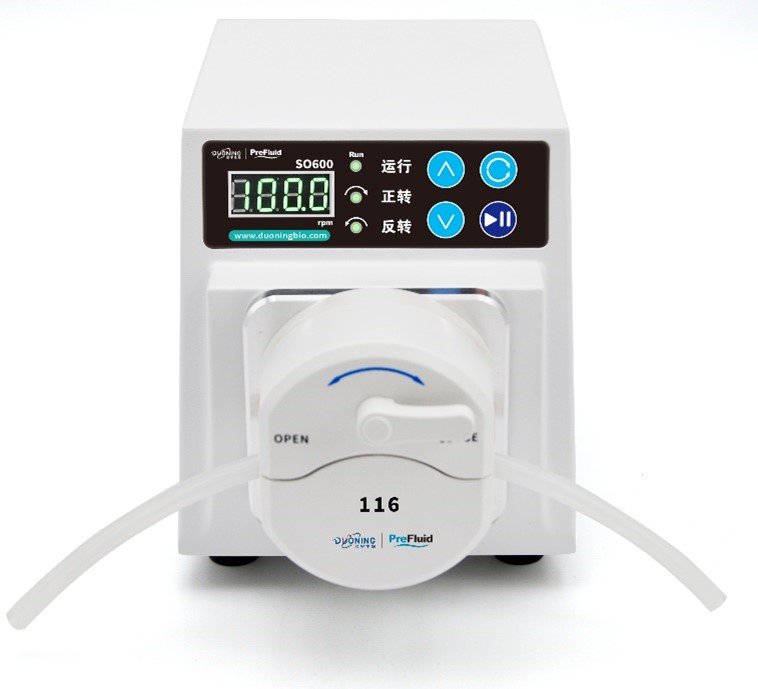

BF200-YZ16是一款基本型調速驅動器，機箱采用鋁合金材料，表面特殊處理，防腐，易于清潔：該驅動器體BF200-YZ16主要應用于實驗室液體輸送、試劑轉移、發酵罐補液等，可選配腳踏開關。
116泵頭是一款易裝型泵頭，裝管方便，自適應管卡同時適配13#、14#、19#、16#、25#不同規格軟管，最高600轉下可以達到約470 ml/min的流量。
該產品體積小巧，醫療白的顏色使外觀干凈整潔，美觀大方，外殼采用特殊工程塑料材料、保證產品的耐腐蝕型并提高了使用壽命。

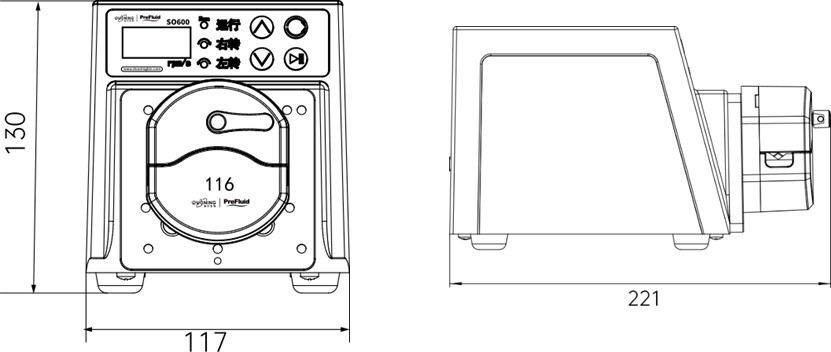

外形尺寸
? 滾輪組件采用4滾輪設計，低脈沖低沖擊力使流體的流速更加均勻;
? 1.5 bar壓力下穩定的線性流量，最高流量約470 mI/min
技術參數
技術參數 | |
型號 | BF200-YZ16 |
轉速范圍 | 0.1-600 rpm |
分辨率 | 0.1 rpm |
流量范圍 | 0.05~468 ml/min |
調節方式 | 按鍵調節 |
驅動模式 | 多細分步進驅動 |
顯示方式 | 四位數碼顯示轉速、三個指示燈指示正向、反向、啟停等 |
外控接口 | 干觸點信號控制啟停、轉向：模擬信號(4-20mA/0-10V) 控制轉速；RS485、RS232方式控制啟停、轉向和轉速 |
通訊方式 | RS-485接口，ModBus RTU協議 |
適用電源 | AC220V 50Hz |
功耗 | ≤50 W |
工作環境 | 工作溫度0-40 ℃，相對濕度小于等于80% |
防護等級 | IP54 |
外殼 | 鋁合金成型外殼，機殼表面有特殊涂層 |
外形尺寸 | 221 mm x 117 mm × 130 mm |
重量 | 3 kg |

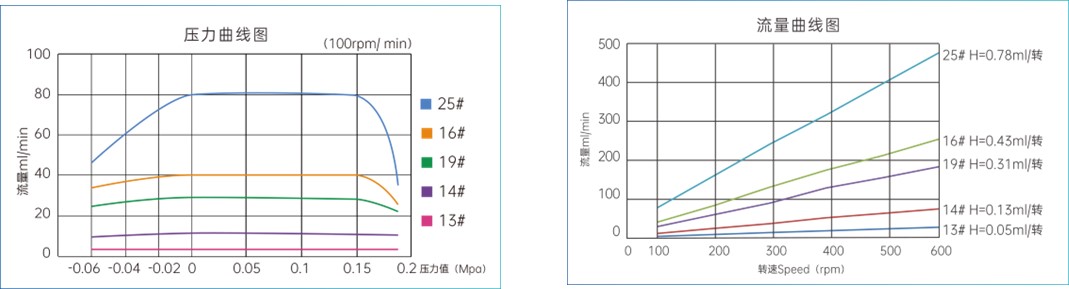

流量曲線圖

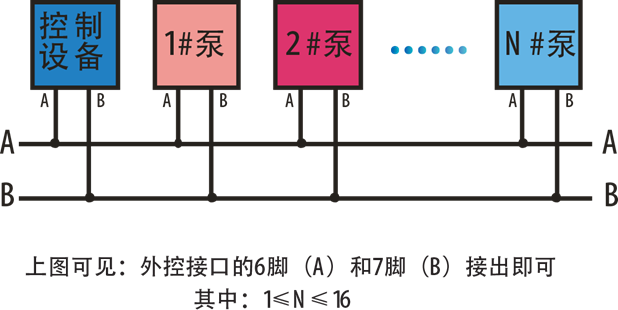

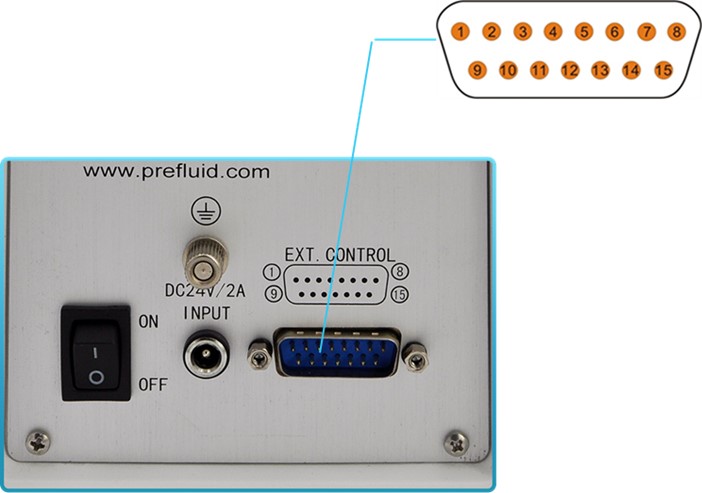

外控接口 & 多臺泵接線方式
① 管腳 +5V.
② GND，公用地線
③ F/R，轉動方向控制信號
④ +12V
⑤ lin,電流輸入(4~20mA),控制轉速(流量 )
⑥ 232R
⑦ 232T
⑧ GND（RS232通訊地）
⑨ A.RS485通訊A端
⑩ B(RS485通訊B端
? REM(模擬量使能口）
? S/S，電平信號控制啟/停
? COM,繼電器輸出公共端
? NO，繼電器輸出常開端
? Vin,電壓輸入(0~10V) 控制轉速
